電験三種/電力/過去問解説:2016年(平成28)問15☆汽力発電所のタービン効率と発電機効率(計算)

問題文と解答

出典:一般財団法人電気技術者試験センター/平成28年度第三種電気主任技術者試験電力科目B問題問15

図は、あるランキンサイクルによる汽力発電所のP-V線図である。この発電所が、A点の比エンタルピー\(140kJ/kg\)、B点の比エンタルピー\(150kJ/kg\)、C点の比エンタルピー\(3380kJ/kg\)、D点の比エンタルピー\(2560kJ/kg\)、蒸気タービンの使用蒸気量\(100t/h\)、蒸気タービン出力\(18MW\)で運転しているとき、次の(a)及び(b)の問に答えよ。

(a) タービン効率の値[%]として、最も近いものを次の(1)~(5)のうちから一つ選べ。

(1)58.4(2)66.8(3)79.0(4)95.3(5)96.7

(b) この発電所の送電端電力\(16MW\)、所内比率\(5\%\)のとき、発電機効率の値[%]として、最も近いものを次の(1)~(5)のうちから一つ選べ。

(1)84.7(2)88.6(3)88.9(4)89.2(5)93.6

イラストを描きながら解くと頭の中が整理されると思います。

(a):(3)
(b):(5)

スポンサーリンク

解説

汽力発電所に関する問題は、穴埋め/論説/計算の3パターンがあります。

公式を暗記することも大切ですが、汽力発電所の簡易的なイラストを描けるようになっておくと、必要な設備に関する問題に対応できるだけでなく、計算過程が見えてくるのでオススメです。

(a)タービン効率

手順1:情報を整理

  • 簡易的なイラストを描きましょう
  • タービン効率=\(\displaystyle\frac{タービンの機械的出力}{蒸気がタービンに与えるエネルギー}×100[\%]\)
  • タービンの機械的出力=\(18MW\)
  • 蒸気がタービンに与えるエネルギー = 不明

手順2:蒸気がタービンに与えるエネルギーを計算

蒸気がタービンに与えるエネルギーを求めるには、単位を見ればわかる通り…

比エンタルピー×使用蒸気量です。
\(\displaystyle\frac{kJ}{kg}×\displaystyle\frac{kg}{h}=\displaystyle\frac{kJ}{h}\)

使用蒸気量は問題文中に記載されている\(100t/h\)です。

ゼキザップ
ゼキザップ

比エンタルピーの扱いがポイントになります。

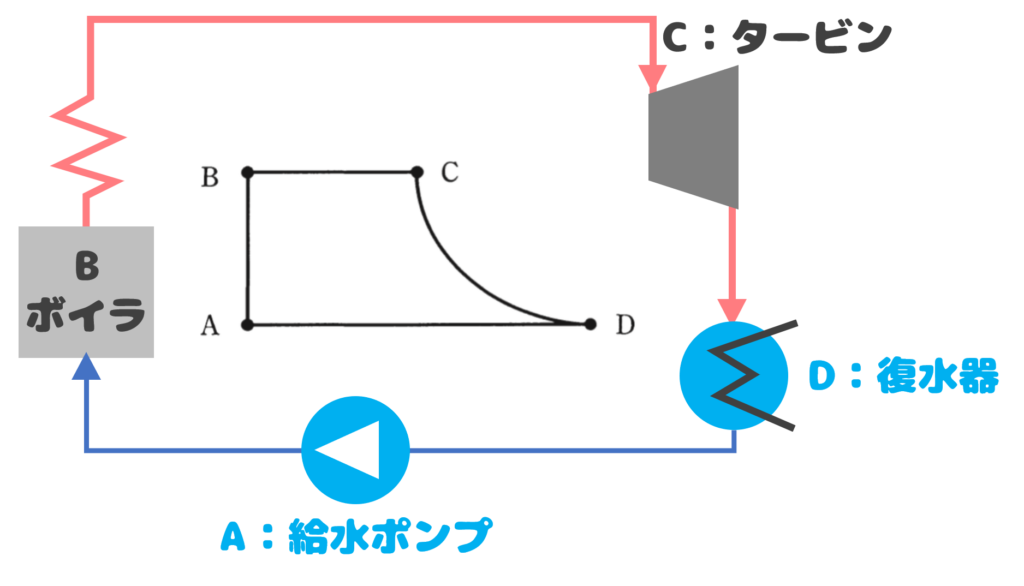

(簡易的なイラストを確認して下さい)
タービンの仕事はC➡Dの過程(断熱膨張)です。

つまり、C点の比エンタルピー\(3380kJ/kg\)、D点の比エンタルピー\(2560kJ/kg\)のを利用します。

蒸気タービンに与えられるエネルギーは、
\(P_{in}=(3380-2560)×1.0×10^5\)
  \(=8.2×10^7[kJ/h]\)

手順3:タービン効率を計算

手順1に示したとおりタービン効率は、
\(η_T=\displaystyle\frac{タービンの機械的出力}{蒸気がタービンに与えるエネルギー}×100[\%]\)
で求められます。

単位をそろえて代入しましょう♪(どちらか好きな方の単位を変換して下さい)

タービンの機械的出力を変換する場合
\(18×10^3[kW]×3600=6.48×10^7[kJ/h]\)
となるため、タービン効率は…
\(η_T=\displaystyle\frac{6.48×10^7[kJ/h]}{8.2×10^7[kJ/h]}×100=79[\%]\)

蒸気タービンに与えるエネルギーを変換する場合
\(\displaystyle\frac{8.2×10^7[kJ/h]}{3600}=22.78×10^3[kW]\)
となるため、タービン効率は…
\(η_T=\displaystyle\frac{18×10^3[kW]}{22.78×10^3[kW]}×100=79[\%]\)

となり、(3)が正解です。

(b)発電機効率

手順1:情報を整理

  • 簡易的なイラストを描きましょう
  • 送電端電力は、『発電機出力から所内用電力を差し引いた電力』
    つまり、送電端電力=発電機出力×0.95
  • 発電機出力は、『タービン出力×発電機効率』

手順2:発電機効率を計算

手順1より、送電端電力=発電機出力×0.95の関係を用いて、

\(16=18×η_G×0.95\)
\(η_G=\displaystyle\frac{16}{18×0.95}\)
  \(=0.936 ➡ 93.6[\%]\)

よって、(5)が正解です。
