【高校普通科卒の挑戦】電気工事士二種の技能を独学合格するまでの記録

2020年6月4日

電気工事士二種の技能試験勉強記録です

  • 電気工事士の技能試験ってどんな感じか知りたい
  • リアルな勉強過程を知りたい
  • 工具とテキスト、練習材料は何を使ったのか知りたい

このような方に向けて記事を書いています。

普通科の高校を卒業した電線の種類もわからない素人ですが、電気工事の技能試験合格に向けて勉強を頑張っていく過程を残していきます。

同じ目標に向かって頑張っている方、お互い頑張って合格しましょう。

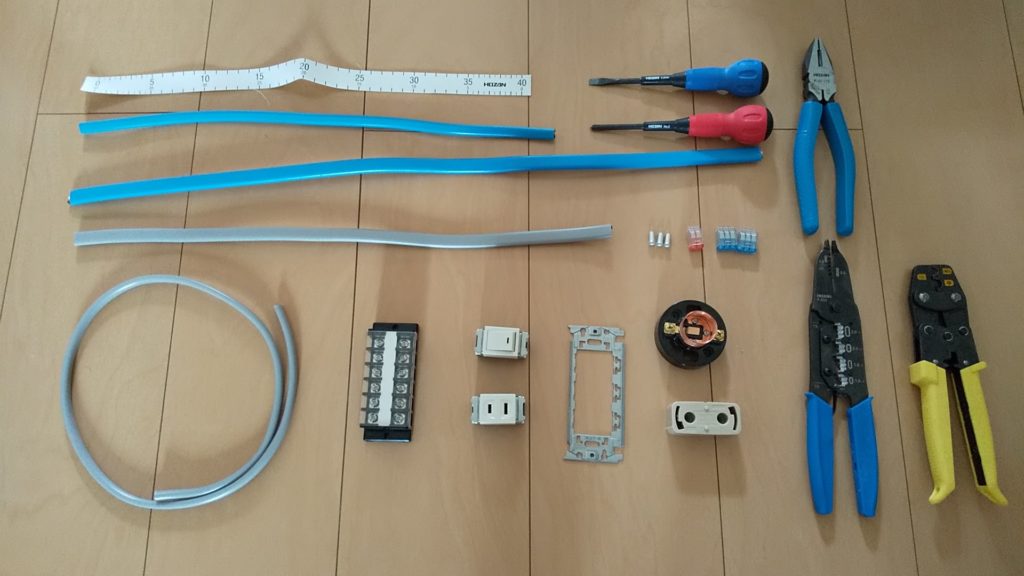

参考書(テキスト)、工具、技能試験練習用材料

先ずは、必要な物を揃える。

当然、技能試験のルールもわからず、工具すら持っていません。

安物を買って練習中に壊れたら嫌だったので、無難にホーザンの工具と、電気書院の参考書(テキスト)を購入。

技能試験練習用材料については、2回練習できれば大丈夫だろうと予測しました。
(1回練習分の割高感がすごいですね😅)

後は、技能試験に向けて、練習を繰り返します!

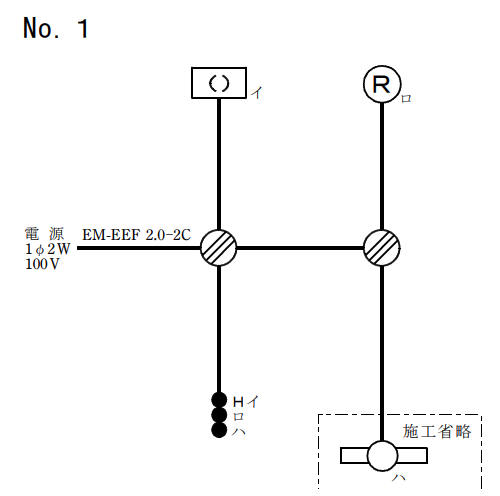

候補問題No.1

(候補問題練習日:2020/6/4)

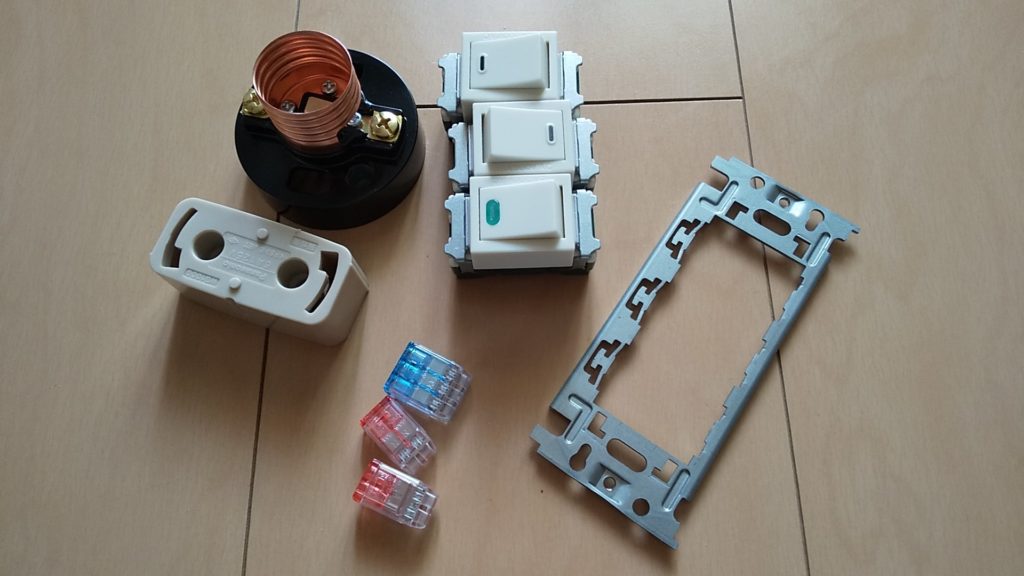

想定した使用材料

・EM-EEF 2.0-2C(250mm):1本
・VVF 1.6-2C(900mm):2本
・VVF 1.6-3C(350mm):1本
・ランプレセプタクル(カバーなし):1個
・引掛シーリングローゼット(ボディのみ):1個
・埋込連用タンブラスイッチ:2個
・埋込連用タンブラスイッチ(位置表示灯内臓):1個
・埋込連用取付枠:1枚
・リングスリーブ(小):5個
・差込形コネクタ(2本用):2個
・差込形コネクタ(3本用):1個



想定した使用材料の準備が終わってから、実際に作業をやってみました。

かかった時間80分😱

本番は40分で作業しないといけないので、かなり改善が必要です。

【作業の内訳】
・問題、施工条件を確認して複線図を描く:5分
・電線の寸法取り、絶縁被覆の剥ぎ取り:25分
・各器具の取り付け、電線の接続:50分

不器用すぎて悲しくなってきました…、しかも…

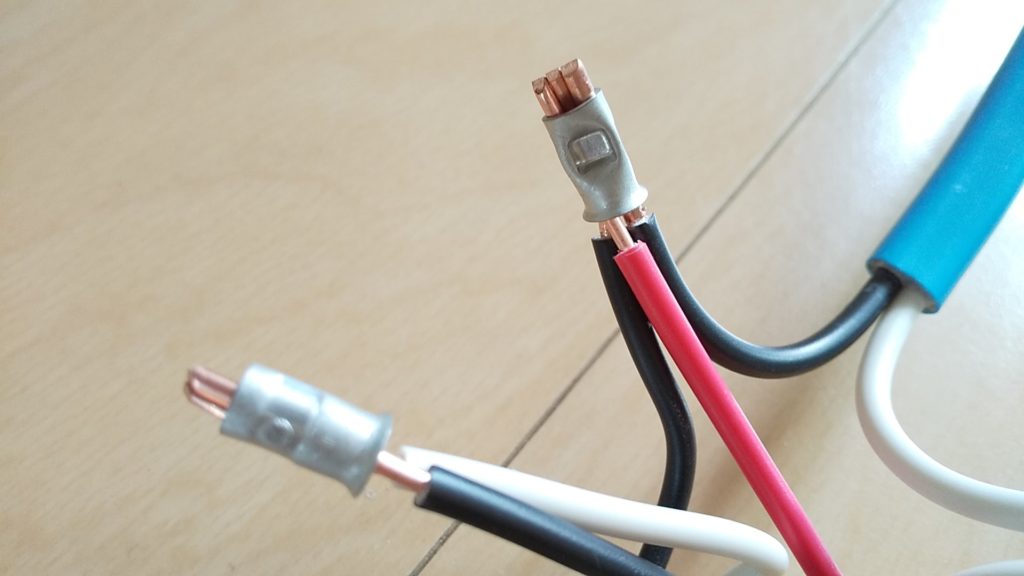

※欠陥:心線の挿入不足

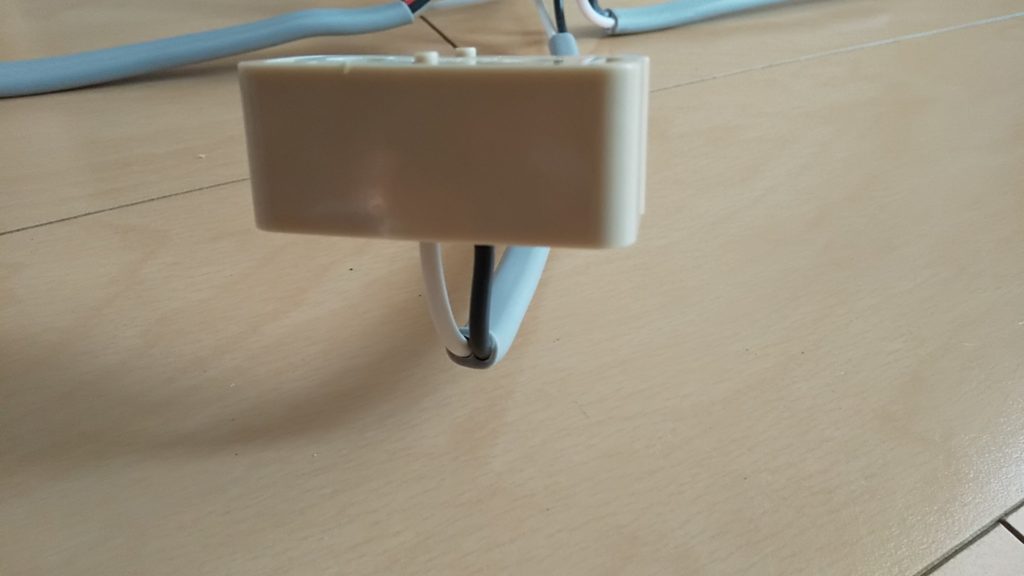

※欠陥:台座に入っていない

試験でよくある欠陥として、テキストに紹介されている通り間違えました😥

参考書を読んで理解したつもりでも、実際に手を動かすと思うようにいきませんね。

候補問題は13問あるので、徐々にレベルを上げていきたいと思います。

これらの材料は使いまわすので、取り外します…地味に面倒ですね。

候補問題No.2

(候補問題練習日:2020/6/5)

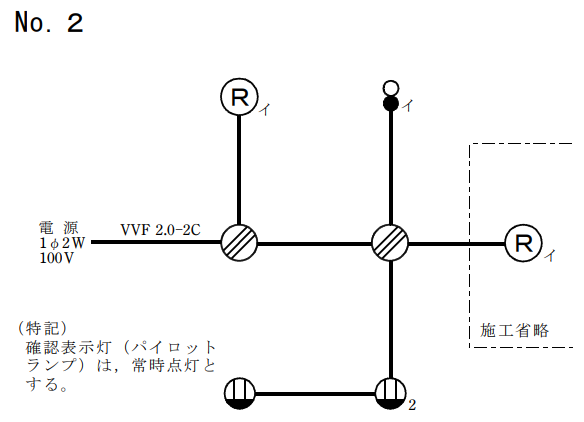

電工二種候補問題2020-2

想定した使用材料

・VVF 2.0-2C(250mm):1本
・VVF 1.6-2C(1200mm):1本
・VVF 1.6-3C(800mm):1本
・ランプレセプタクル(カバーなし):1個
・埋込連用タンブラスイッチ:1個
・埋込連用パイロットランプ:1個
・埋込コンセント(2口):1個
・埋込連用コンセント:1個
・埋込連用取付枠:1枚
・リングスリーブ(小):3個
・差込形コネクタ(3本用):2個
・差込形コネクタ(4本用):1個

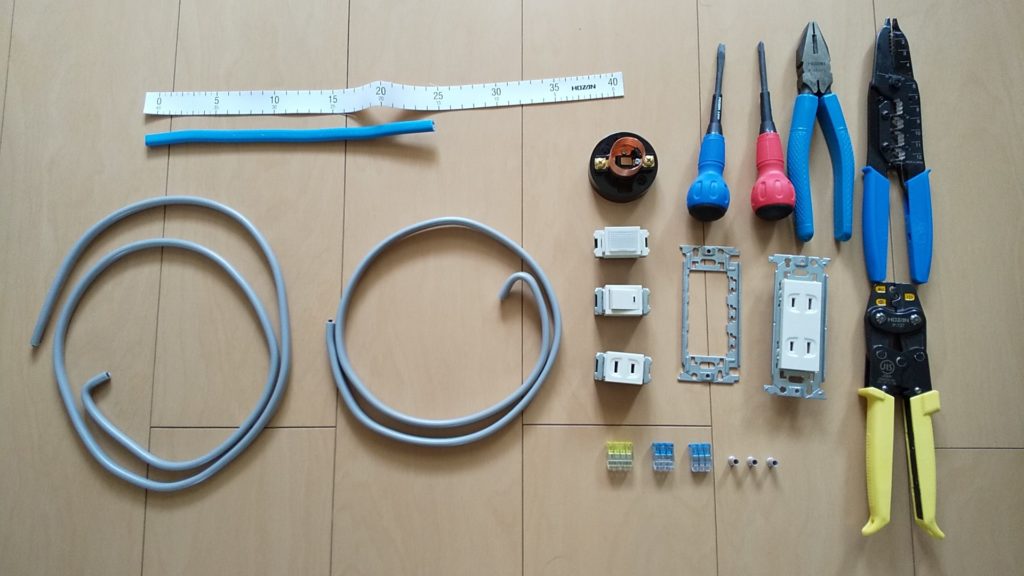

電工二種の候補問題2020-2で使用する材料

想定した使用材料の準備が終わりました。

No.1で制限時間大幅オーバー&欠陥など、圧倒的実力不足を実感したので、スピードを意識して施工していきます。

かかった時間43分😓

本番は40分で作業しないといけないので、ギリギリ時間オーバーでした。

しかし、本番では欠陥をチェックして修正する時間も欲しいので、あと13分早く施工できないと厳しいですね…

【作業の内訳】
・問題、施工条件を確認して複線図を描く:5分
・電線の寸法取り、絶縁被覆の剥ぎ取り:15分
・各器具の取り付け、電線の接続:23分


それと…

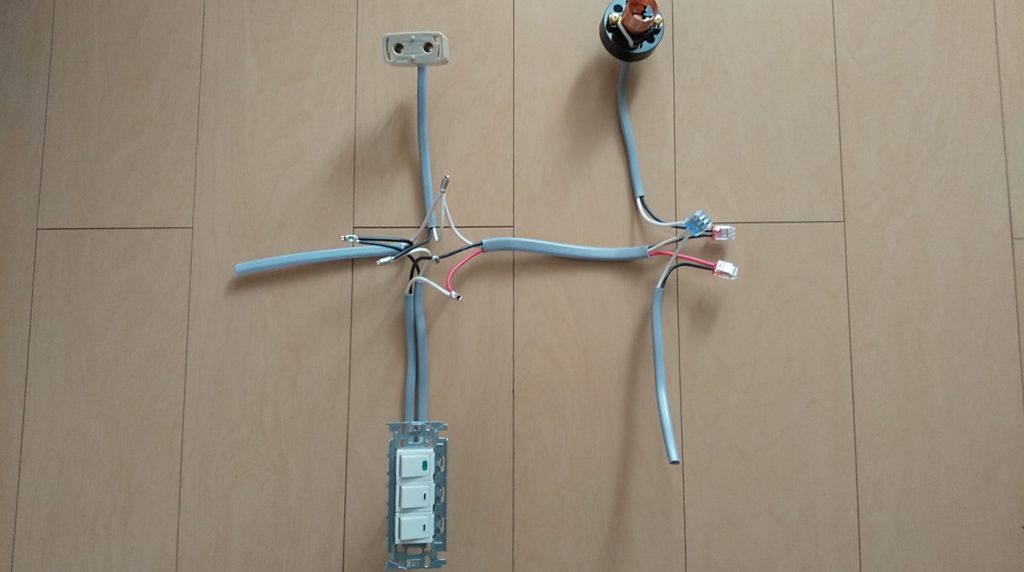

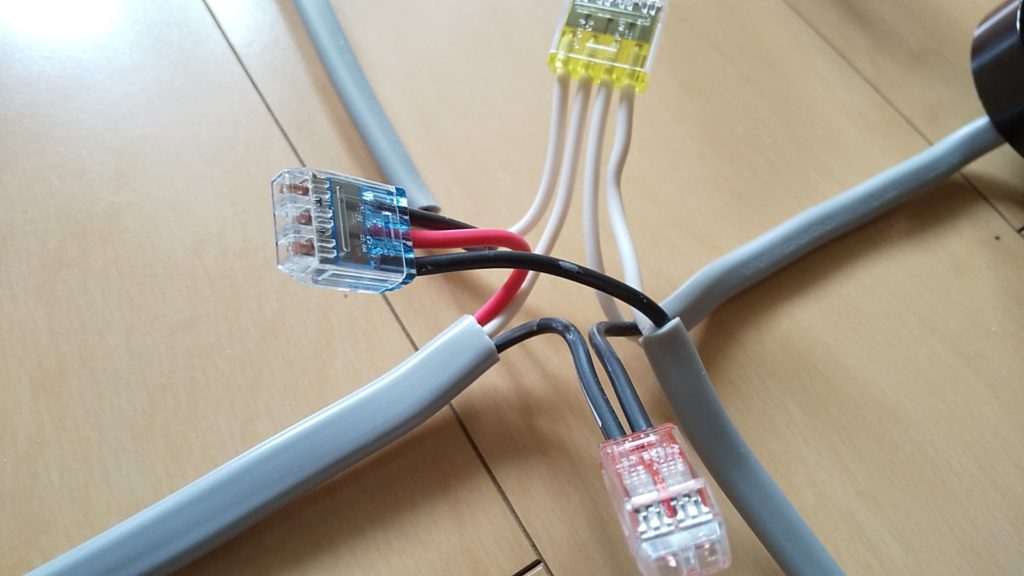

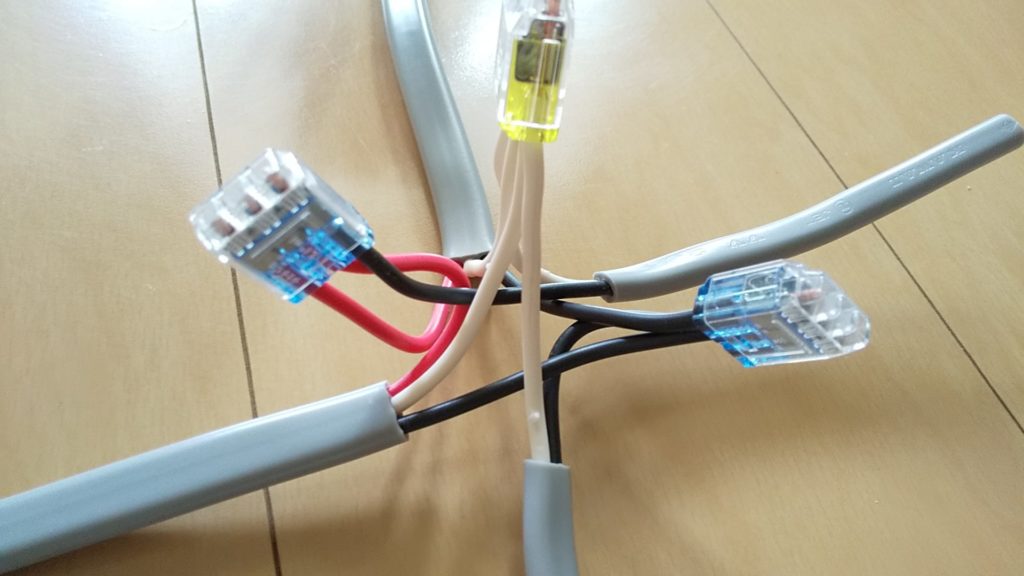

スピードを意識して焦っていたとはいえ、グチャグチャですね😭

これでは、欠陥のチェックも時間がかかってしまうので、次回から修正する必要がありそうです。

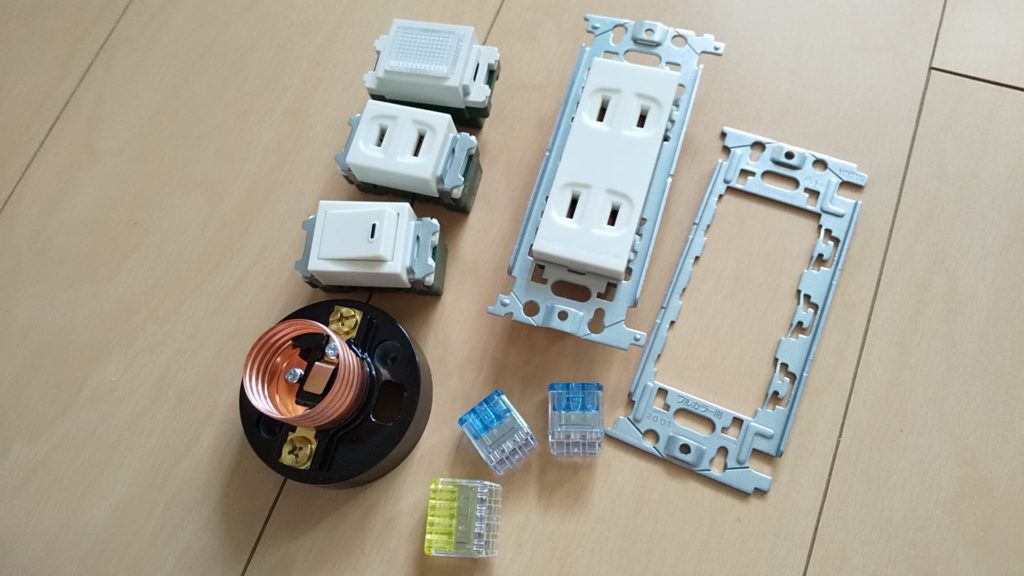

これらの材料は使いまわすので、取り外します。

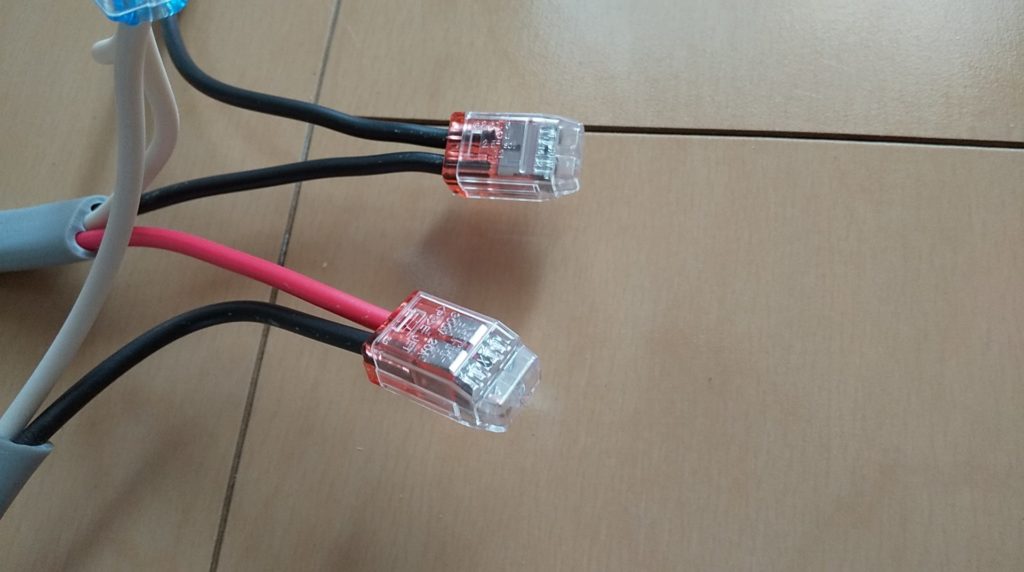

差込形コネクタがなかなか抜けなくて大変…。

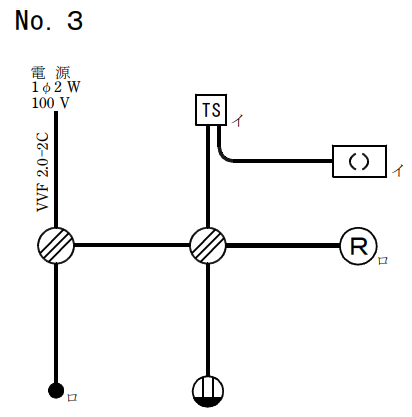

候補問題No.3

(候補問題練習日:2020/6/6)

想定した使用材料

・VVF 2.0-2C(250mm):1本
・VVF 1.6-2C(1600mm):1本
・VVF 1.6-3C(350mm):1本
・ランプレセプタクル(カバーなし):1個
・引掛シーリングローゼット(ボディのみ):1個
・端子台(タイムスイッチの代用):1個
・埋込連用タンブラスイッチ:1個
・埋込連用コンセント:1個
・埋込連用取付枠:1枚
・リングスリーブ(小):3個
・差込形コネクタ(2本用):1個
・差込形コネクタ(3本用):1個
・差込形コネクタ(4本用):1個

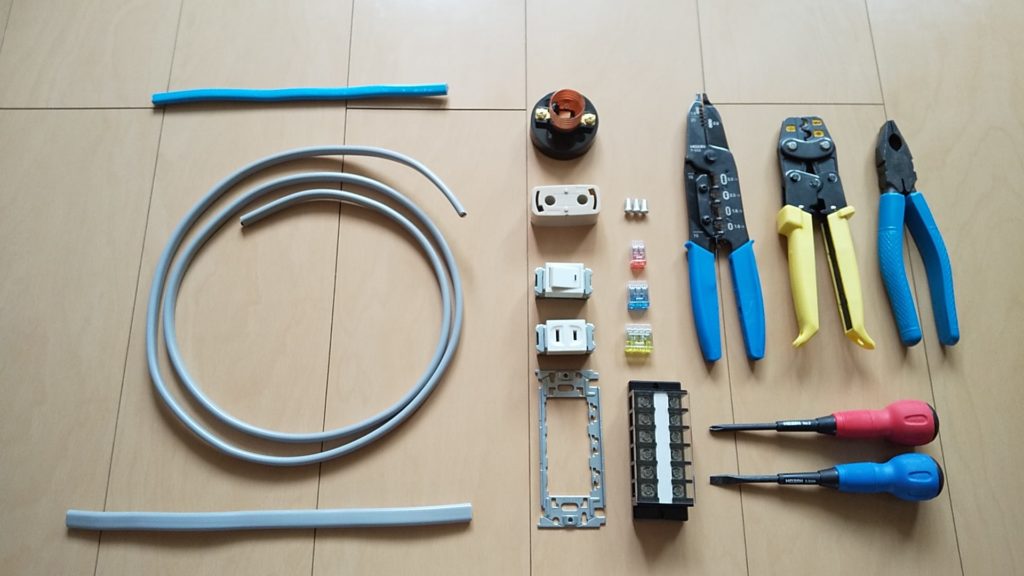

電工二種の候補問題2020-3で使用する材料

想定した使用材料の準備が終わりました。

No.2で制限時間ぎりぎりオーバー&差込形コネクタぐちゃぐちゃでしたので、スピードと綺麗さを意識して施工していきます。

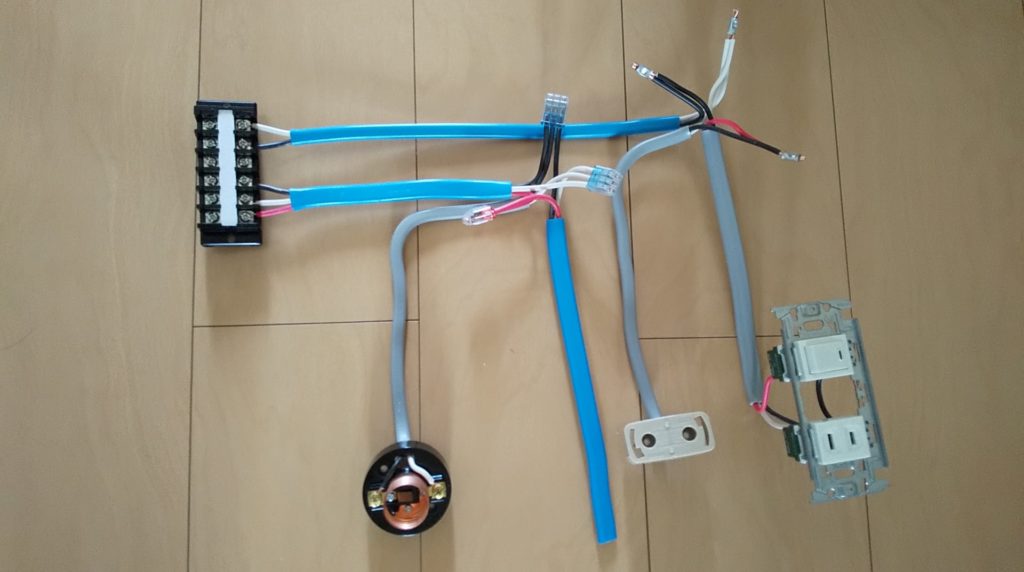

かかった時間39分😓

【作業の内訳】
・問題、施工条件を確認して複線図を描く:6分
・電線の寸法取り、絶縁被覆の剥ぎ取り:12分
・各器具の取り付け、電線の接続:21分


ようやく、試験時間内に施工できたことに安心したのも束の間…

欠陥1
欠陥2

電源からコンセントまでの非接地側電線には、すべて黒色を使用する施工条件を見落としていました。
(複線図を描いた段階で間違えていました)

練習中のミスは試験本番でも同じミスを繰り返す可能性があるので、施工条件を良く確認することを徹底します!

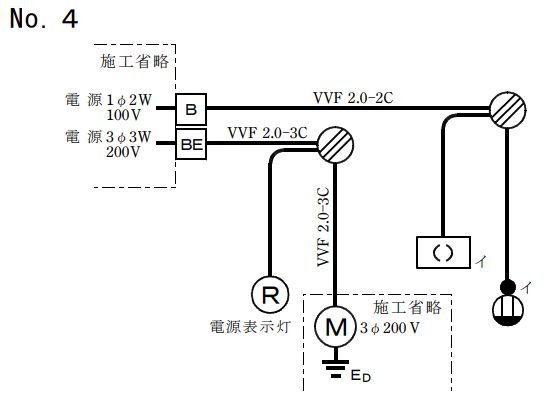

候補問題No.4

(候補問題練習日:2020/6/7)

想定した使用材料

・VVF 2.0-2C(450mm):1本
・VVF 2.0-3C(550mm):1本
・VVF 1.6-2C(800mm):1本
・VVF 1.6-3C(500mm):1本
・ランプレセプタクル(カバーなし):1個
・引掛シーリングローゼット(ボディのみ):1個
・端子台(タイムスイッチの代用):1個
・埋込連用タンブラスイッチ:1個
・埋込連用コンセント:1個
・埋込連用取付枠:1枚
・リングスリーブ(小):3個
・差込形コネクタ(2本用):1個
・差込形コネクタ(3本用):2個



電工二種の候補問題2020-4で使用する材料

想定した使用材料の準備が終わりました。

No.3で施工条件を良く確認しなかったため、複線図間違いによる欠陥があったので、施工条件を良く確認して複線図を描きます!

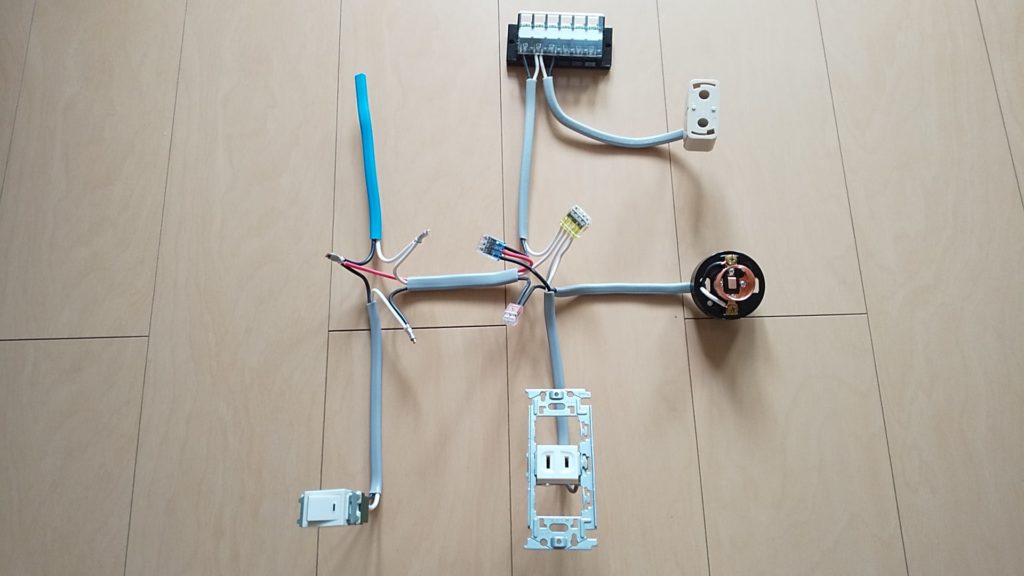

かかった時間39分😓

【作業の内訳】
・問題、施工条件を確認して複線図を描く:7分
・電線の寸法取り、絶縁被覆の剥ぎ取り:13分
・各器具の取り付け、電線の接続:19分



制限時間内に欠陥無く施工できたのは今回が初めてです。

一応嬉しいですが、施工時間39分では1分しか余裕が無いので、全然遅いですね。

30分で施工できるように、各工程の無駄を見つけて改善していきます。

これらの材料は使いまわすので、取り外します。

差込形コネクタの引き抜き方がわかってきました♪
